No universo da engenharia, a máxima “uma imagem vale mais que mil palavras” é uma verdade absoluta. Um bom desenho mostrando as etapas de tratamento de uma estação de tratamento de esgoto é a ferramenta mais poderosa para entender o fluxo, os processos e a tecnologia por trás de um sistema que, de outra forma, seria complexo e abstrato.
Para estudantes de engenharia, técnicos, arquitetos ou qualquer profissional da área de meio ambiente, saber interpretar esses esquemas é uma habilidade fundamental.
Este artigo funcionará como um guia visual, um tour guiado pelas etapas da ETE com desenho técnico. Vamos desmistificar cada fase do processo de tratamento de esgoto, mostrando como a água suja é transformada em efluente limpo e seguro.
As etapas da ETE com desenho técnico: um passo a passo visual
Agora que entendemos a linguagem básica, vamos seguir o caminho que o esgoto faz dentro de uma ETE típica, com uma ilustração descrita para cada etapa principal.

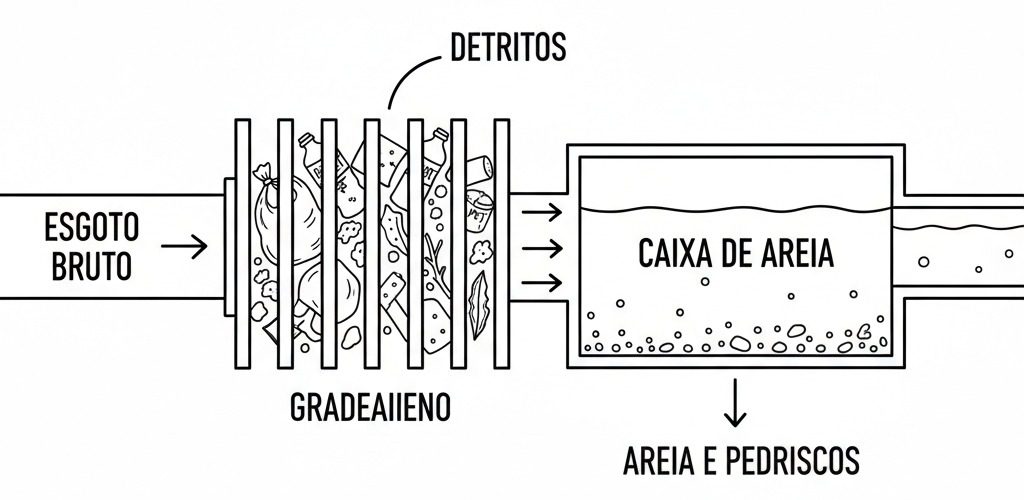

1. Tratamento preliminar: a primeira barreira
Nesta fase inicial, o objetivo é remover o lixo grosseiro que poderia danificar bombas e outros equipamentos nas etapas seguintes. Como o desenho ilustra, o esgoto primeiro passa por grades que funcionam como uma grande peneira.

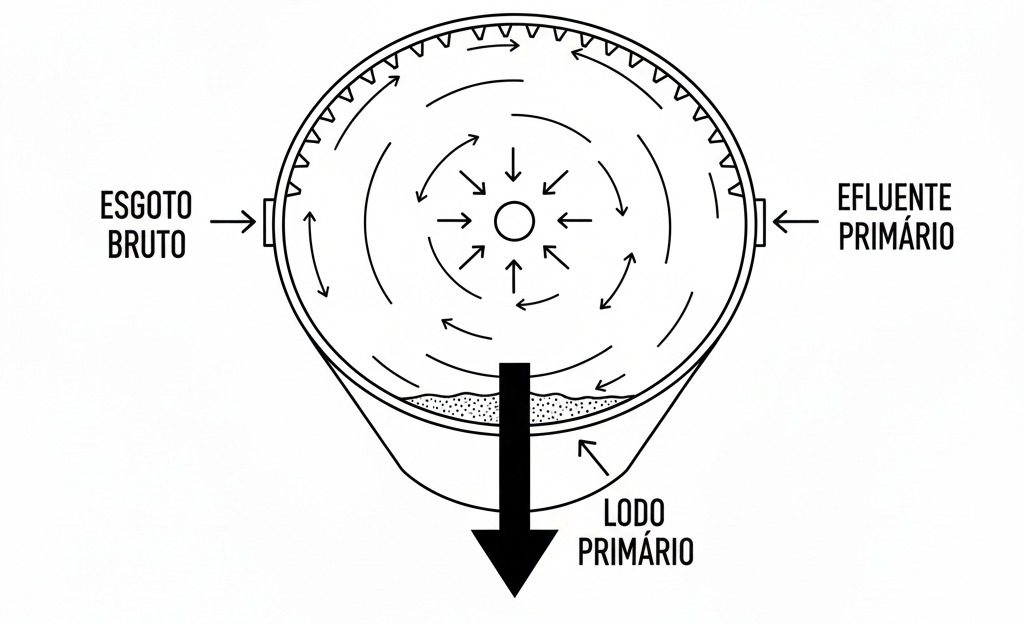

2. Tratamento primário: a sedimentação dos sólidos
Após a remoção do lixo, o esgoto segue para o sedimentador primário. O objetivo aqui é remover os sólidos suspensos, partículas menores que passaram pela primeira fase e realizar a sedimentação de areia e demais sólidos com maior densidade. Como o desenho mostra, o efluente fica em repouso por algumas horas. Esse tempo é suficiente para que os sólidos, mais densos sedimentem e se acumulem no fundo. As partículas menos densas, como óleos e gorduras, permanecem na superfície. Finalmente que está no nível intermediário (entre superfície e o fundo) será enviado para a próxima etapa do processo.
3. Tratamento secundário: o coração da ETE
Esta é a etapa mais importante, e ocorre no reator biológico aerado, onde a poluição dissolvida, ou seja a carga orgânica, é efetivamente removida. O desenho mostra um reator aeróbio, o coração do processo. As bolhas representam a constante injeção de oxigênio, que cria o ambiente ideal para que uma imensa colônia de microrganismos (bactérias, protozoários), representada pelos pontos, consuma a matéria orgânica. Nesta etapa as bactérias consome a matéria orgânica, formando como subproduto água (H20), dióxido de carbono (CO2) e lodo.
4. Decantador Secundário
Nesta etapa o efluente em estado de turbilhonamento proveniente do reator biológico é estabilizado através de uma queda descendente controlada. Na superfície do tanque estará concentrado o efluente tratado sem partículas sólidas, o qual ainda passará por uma calha dentada vertedoura para capturar possíveis flocos de lodos que ainda existam.
O lodo, o qual corresponde a parte mais densa da matéria, será destinado ao fundo do tanque. Visto que formato cônico do fundo do tanque decantador, é possível concentrar o lodo em um único ponto. Este lodo que é considerado “ativado”, pois ainda possui bactérias capazes de seguir consumindo matéria orgânica, é então injetado novamente no tanque reator aeróbio para aumentar a concentração de bactérias e aumentar a eficiência de tratamento.
[Inserir foto tanque MINITRAT no estilo CARTOON, conforme a primeira imagem do documento]
5. Tratamento terciário: o polimento final
Para garantir a segurança sanitária do efluente antes de ser devolvido à natureza, é feita a desinfecção. O desenho do tanque de contato de cloro ilustra como a água é forçada a percorrer um longo caminho. Isso garante que o cloro tenha tempo suficiente para agir e eliminar vírus, bactérias e outros microrganismos patogênicos que possam ter sobrevivido ao tratamento biológico.
Aplicações dos desenhos de ETE: do projeto à operação
Um estação de tratamento de esgoto desenho não é apenas uma ilustração, mas um documento técnico essencial com múltiplas aplicações práticas:
- Projetos e Licenciamento: são a base de qualquer projeto de saneamento, indispensáveis para a aprovação em órgãos ambientais e para guiar a construção e montagem.
- Educação e Treinamento: são ferramentas didáticas cruciais em cursos de engenharia, cursos técnicos e para o treinamento de novos operadores de ETE, ajudando a visualizar o processo.
- Manuais de Operação e Apresentações: ilustram o funcionamento do sistema para a equipe de manutenção e são usados para apresentar a solução técnica a clientes, investidores e à comunidade.

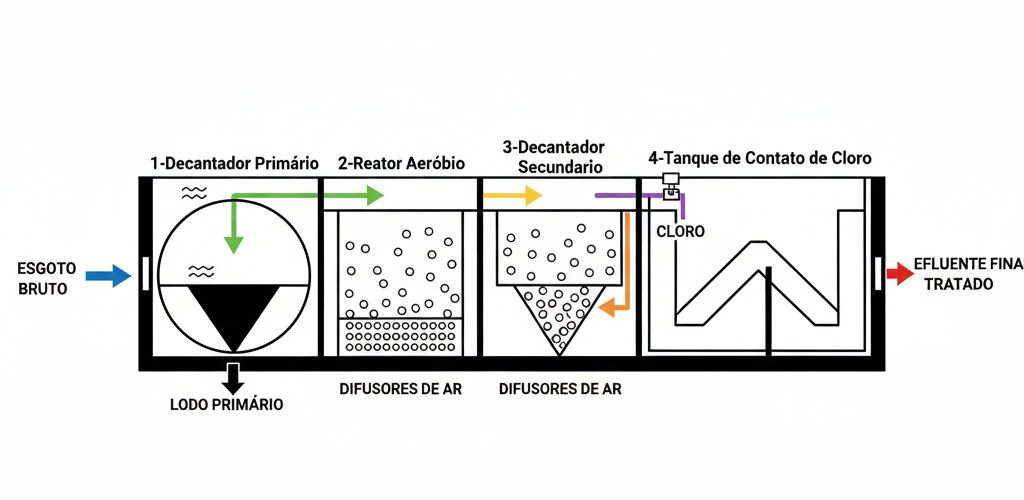

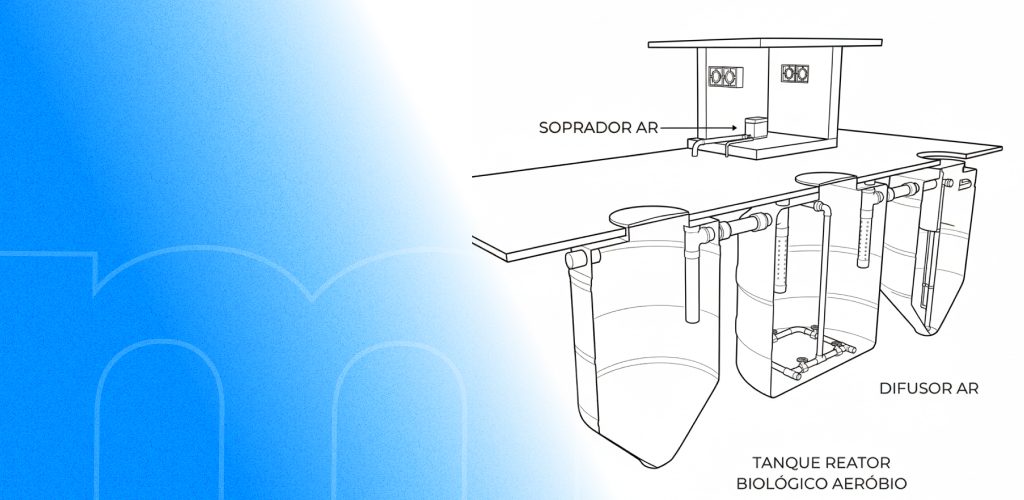

O desenho da ETE compacta Minitrat: a engenharia da eficiência
Agora que entendemos as etapas separadamente, como é possível que tudo isso caiba em um sistema compacto? A resposta está na engenharia inteligente e na otimização do espaço.

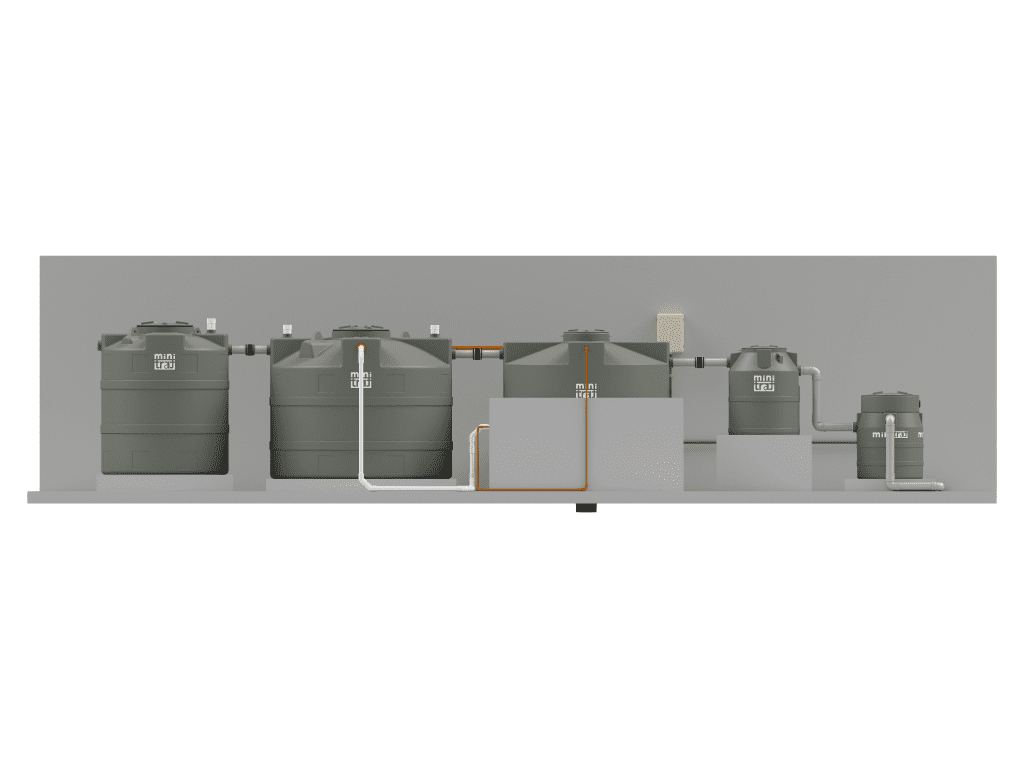

Este desenho técnico da ETE Minitrat revela como nosso projeto integra todas as etapas essenciais em uma única unidade, de forma otimizada. O esgoto entra por um lado, passa pelos diferentes compartimentos internos em uma sequência lógica e controlada, e sai tratado e desinfetado na outra ponta.
É a representação visual de como a tecnologia pode compactar processos complexos, tornando o tratamento de esgoto de alta performance acessível para empreendimentos de todos os tipos.
